Чип U2 и U7 в iPhone или почему не заряжается телефон. Ремонт в СПб
Постоянное нарушение правил зарядки iPhone и использование дешевых китайских зарядных устройств рано или поздно может привести к беде. Если ваш iPhone перестал нормально заряжаться, начал терять заряд батареи всего за несколько часов даже без активного использования, отключается без видимых причин, - скорее всего причина кроется в неисправности внутренних компонентов. Сегодня мы расскажем о контроллерах питания и о том, как их поломка влияет на заряд батареи.
Наш сервисный центр выполняет ремонт iPhone всех моделей и предлагает установку оригинальных новых запчастей с гарантией.

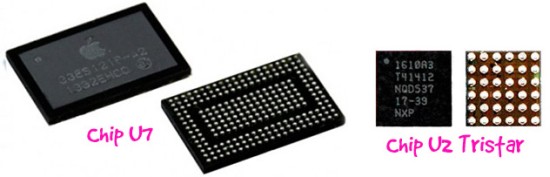

Самая распространенная причина не заряжающегося iPhone – выход из строя контроллера питания U7 и контроллер зарядки U2. На фотографии представлена схема платы с указанием расположения этих компонентов.
Что такое контроллер зарядки U2
Контроллер зарядки U2 (Tristar) – часть микросхемы смартфона, которая отвечает за включение зарядки устройства. Чип принято считать «нежным», так как выйти из строя или сгореть он может при малейшем скачке напряжения. Впервые микросхема данного типа была применена в iPhone 5.
Стоит отметить, что обозначение U является условным, данной буквой на плате обозначают микросхемы, ровно как буквой D - диоды, буквой R – резисторы и пр. Что касается порядкового номера, то двойка микросхеме была присвоена из-за того, что инженерам так захотелось.
На стандартной плате размещены также чипы U3, U7, U5. При этом, начиная с шестой версии своего смартфона, инженеры добавляют к схеме чип Tigris, микросхема работает в содружестве с Tristar. Если Tigris выходит из строя, владельцы устройства начинают сталкиваться с проблемой ложной зарядки.
Что такое контроллер питания U7
Микросхема U7 распределяет питание и формирует напряжение вторичных цепей. Входное напряжение для цепи составляет 3,7 В, однако подходит оно не для всех компонентов смартфона. Так, к примеру, для работы экрана, камеры и процессора необходимо понижение напряжения до показателей 1.8 В, 2.5 В или 1.35 В. Именно чип U7 отвечает за распределение и понижение напряжения.
В зависимости от модели вашего смартфона указанные чипы могут быть обозначены по-разному. Так, к примеру, в iPhone 6 вместо платы U2 есть U1700, в других моделях может быть свое имя.
Как влияет на зарядку использование не оригинальных кабелей
Apple неоднократно напоминала владельцам своей продукции о необходимости использования оригинальных зарядных устройств. Дешевые китайские зарядки могут стать причиной нарушения работы смартфона, а иногда и вовсе вызвать замыкания и возгорания.
Главная проблема не оригинальных кабелей – вывод из строя чипа U2, который напрямую отвечает за зарядку батареи в смартфоне. Повреждение чипа может привести к неправильному отображению уровня заряда устройства, к внезапному отключению и проблемам с включением смартфона.
Нарушение работы чипа связано с тем, что китайские зарядки плохо регулируют уровень напряжения, который поступает к компонентам гаджета. Постоянные скачки напряжения могут вывести из строя чип и его придется перепаивать в сервисном центре.
В новых версиях iOS смартфон самостоятельно предупреждает владельца о том, что подключено стороннее зарядное устройство. Однако пользователей это ничуть не смущает, проблема обнаруживается только на стадии возгорания адаптера или самого смартфона.
В каких случаях требуется замена контроллера питания/зарядки в iPhone
Обратиться в сервисный центр для замены чипов U7 и U2 понадобится в случае, если смартфон демонстрирует следующие симптомы:
- Слишком быстрая разрядка устройства (замена аккумулятора проблему не исправляет);
- Устройство перестает заряжаться от оригинального кабеля;
- Ложная зарядка (на экране устройства отображается процесс зарядки, однако смартфон продолжает разряжаться);
- Во время зарядки устройство выключилось и больше не включается;
- Сильный нагрев гаджета во время зарядки;
- Добиться зарядки гаджета можно только в выключенном состоянии.
В сервисном центре мастер проводит диагностику указанных чипов, самой платы и ряда других компонентов, которые могут провоцировать проблемы с зарядкой. Выявить проблему можно путем замера потребления тока, если потребление отсутствует, со 100%-ой вероятностью из строя вышел именно контроллер U2 Tristar.
Как видите, использование не оригинального зарядного устройства может спровоцировать серьезные проблемы с вашим мобильным гаджетом. Иногда лучше потратить деньги на зарядное устройство, чем в последствие платить в несколько раз больше за ремонт и восстановление.
